低温等离子体实验电源和反应器



    低温等离子体实验电源是为科研、教学和各种气体放电实验而专门设计的产品。它可以在大气压下、低气压下和各种气氛环境中产生稳定的电弧放电、介质阻挡放电、辉光放电。电源的效率可达90%以上。并有输入功率测量、高压输出电压和电流检测接口。可以配接各种气体反应器、气液反应器或气固反应器。



CTP-2000K
低温等离子体实验电源

1. 输出电压：0~30KV；
2. 频率可调范围：约30%；
3. 频率设定范围：约100%；
4. 功率：500W；
6. 体积：250(W)×250(H)×360(D)mm；
7. 重量：8Kg；
8. 频率选择范围：可以在1KHz~100KHz中任意选择一个中心频率点。

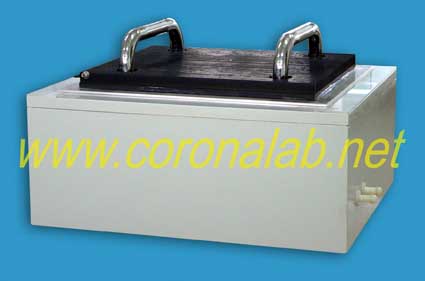

DBD-50

大气低温等离子放电实验装置
（大气气固反应器）



大气DBD放电实验效果图（电极距离14mm,石英介质2mm)
稳定的单丝DBD放电
稳定的弱DBD放电
中等强度的DBD放电
强DBD放电


DBD-100气液气固气气反应釜

DBD-100A反应釜


DBD-100B反应釜
气体和液体放电效果图


图中为水和气体放电的效果图

DBD-100A水平接口反应釜用于气相、气固相反应。
DBD-100B垂直接口反应釜用于气相、气液相反应。
两种反应釜接口不同都可以在真空和常压下工作。


DBD-300

DBD-300

可以加两种气氛的气固DBD反应器

说明书：DBD-PLASMA



DBD-600

DBD-600

可以加气氛的大面积气固、气气DBD反应器



DBD-500

DBD-500低温等离子反应堆

放电效果图


DBD-1000

DBD-1000

水蒸气低温等离子反应堆

放电效果图（灰白色）


DBD-80W

DBD-80W水电极

放电效果图（斑图）



DBD-150

DBD-150

反应器实验装置

各种单介质、双介质阻挡化学反应器实验装置

可以加气氛的气固，气气DBD反应器

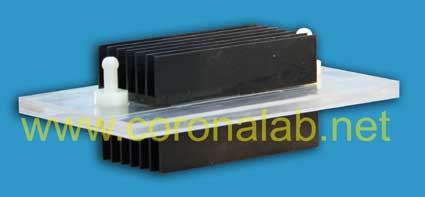

DBD-200

DBD-200

单面梳状电极，双面对称和不对称梳状电极。

制造工艺有氟塑料PCB电极，石英玻璃镀膜电极。


单介质阻挡放电同轴式气相低温等离子体反应器

双介质阻挡放电同轴式气相低温等离子体反应器

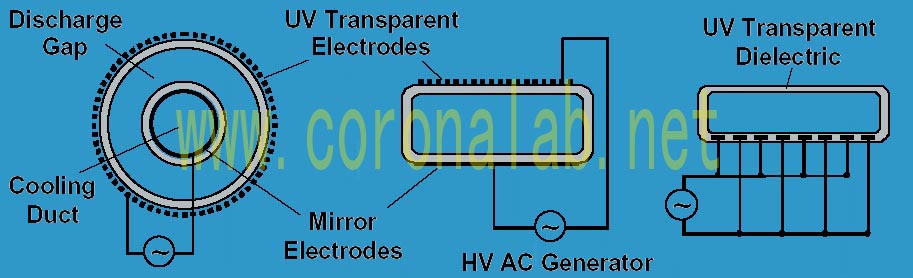

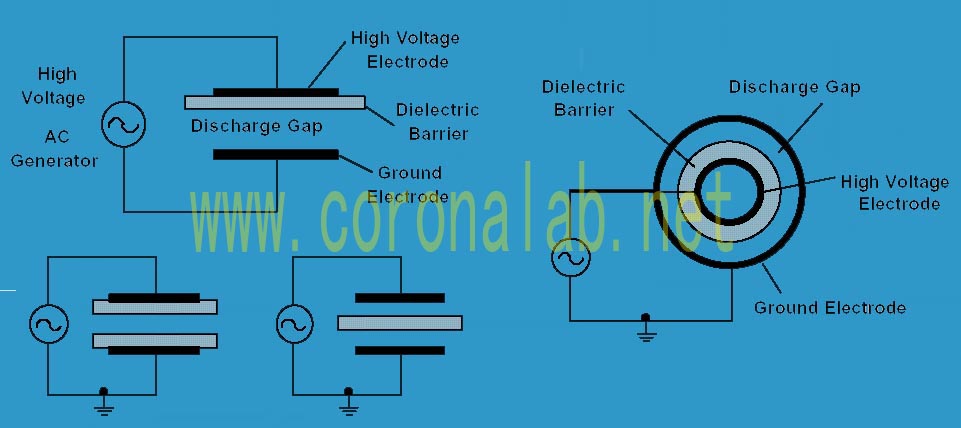

各种类型反应器的基本结构



各种介质阻挡放电效果图
双介质阻挡弱放电
双介质阻挡中等强度放电(2mm)
双介质阻挡强放电
弱电晕放电
平面梳状DBD放电
水电极双介质DBD放电
线电极单介质DBD放电
